น้ำหนักบรรทุกที่ยาว เช่น ท่อเหล็ก การอัดขึ้นรูปอะลูมิเนียม ไม้แปรรูป เหล็กเส้น ท่อพลาสติก ผ้ารีด และโปรไฟล์โครงสร้าง ต่างก็มีปัญหาด้านการจัดเก็บที่ชั้นวางพาเลทมาตรฐานไม่สามารถแก้ไขได้ ซึ่งก็คือ ความยาวนั่นเอง เหล็กเส้นยาว 6 เมตรที่เก็บไว้บนพื้นใช้พื้นที่คงที่ตลอดความยาวทั้งหมด ปิดกั้นสินค้าคงคลังที่อยู่ติดกัน ก่อให้เกิดอันตรายจากการสะดุดล้มสำหรับทุกคนที่ทำงานในบริเวณใกล้เคียง และไม่มีการป้องกันความเสียหายที่พื้นผิวจากการสัมผัสกับพื้นหรือวัสดุอื่น ๆ เมื่อชิ้นส่วนดังกล่าวหลายสิบหรือหลายร้อยชิ้นสะสม พื้นคลังสินค้าจะกลายเป็นหนี้สินแทนที่จะเป็นทรัพย์สิน
ผลที่ตามมาสามารถวัดได้ สิ่งอำนวยความสะดวกที่ใช้การซ้อนพื้นสำหรับวัสดุขนาดยาวรายงานว่าได้พื้นที่ใช้งานเพิ่มขึ้นถึง 35% หลังจากติดตั้งชั้นวางที่สร้างขึ้นโดยเฉพาะ และลดการบาดเจ็บจากการขนถ่ายวัสดุลง 50% ตามการวิจัยในปี 2025 จากสถาบันการจัดการวัสดุ นอกเหนือจากการลดการบาดเจ็บแล้ว การจัดเก็บน้ำหนักบรรทุกที่ยาวนานอย่างเหมาะสมจะช่วยลดการโค้งงอและการบิดงอที่เกิดขึ้นเมื่อความยาวที่ไม่ได้รับการรองรับวางไม่เท่ากันบนวัสดุอื่นๆ—ความเสียหายที่มองไม่เห็นเมื่อนำเข้า แต่จะมีค่าใช้จ่ายสูงเมื่อลูกค้าปฏิเสธสต็อกที่มีรูปร่างผิดปกติ
ตลาดนำเสนอสถาปัตยกรรมระบบที่แตกต่างกันห้าแบบสำหรับการจัดเก็บโหลดที่ยาวนาน แต่ละประเภทให้บริการที่แตกต่างกันของประเภทการบรรทุก น้ำหนัก ความถี่ในการดึงข้อมูล และแผนผังชั้น การเลือกระบบที่ไม่ถูกต้องหมายถึงการจ่ายต้นทุนทุนสำหรับระบบที่มีประสิทธิภาพต่ำกว่าหรือซับซ้อนเกินไปในการดำเนินงานรายวัน ส่วนด้านล่างจะแจกแจงรายละเอียดแต่ละตัวเลือกและเงื่อนไขซึ่งเป็นข้อกำหนดที่ถูกต้อง
ระบบจัดเก็บข้อมูลที่โหลดนานไม่สามารถใช้แทนกันได้ ห้าหมวดหมู่ต่อไปนี้แสดงถึงแนวทางสถาปัตยกรรมหลักที่มีให้สำหรับนักวางแผนคลังสินค้า ศูนย์บริการโลหะ ร้านค้าแปรรูป และศูนย์กระจายสินค้า:

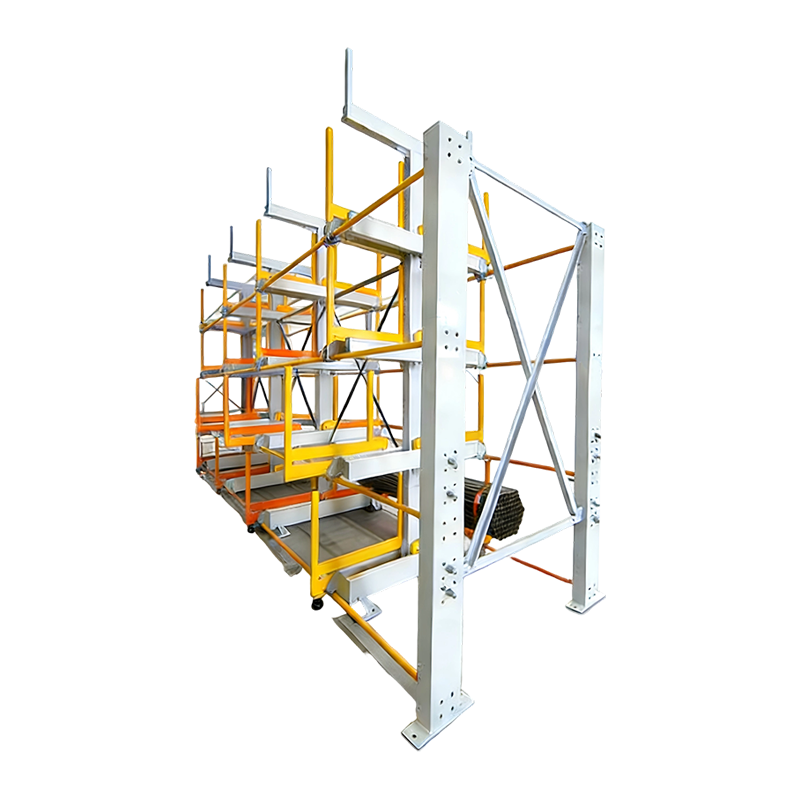

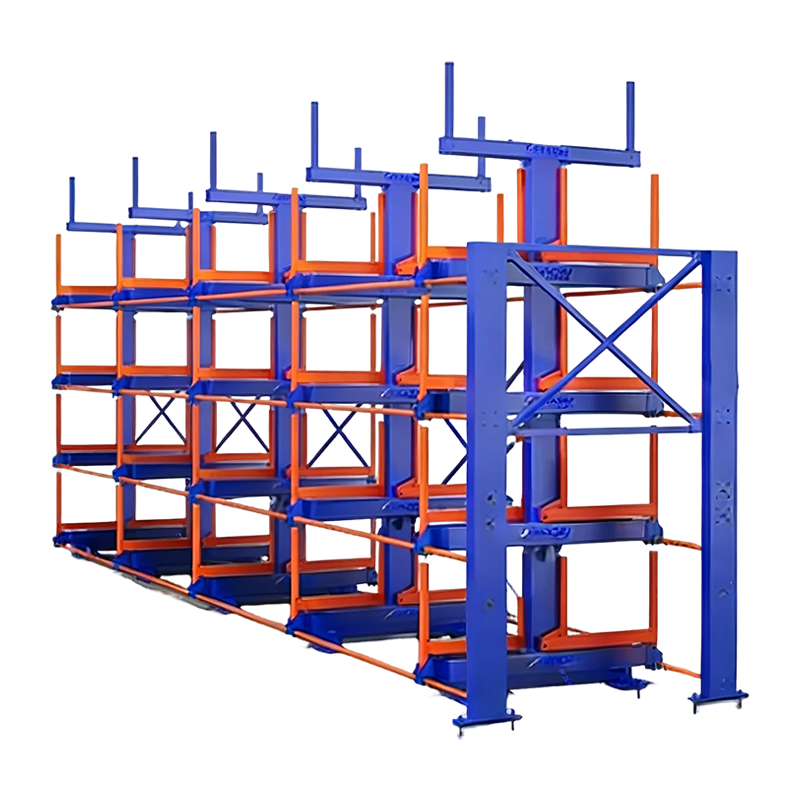

ชั้นวางแบบคานยื่นเป็นระบบจัดเก็บสินค้าแบบยาวที่มีการใช้งานกันอย่างแพร่หลายทั่วโลก และด้วยเหตุผลที่ดี: ระบบนี้สามารถรองรับประเภทวัสดุ ความยาว และน้ำหนักได้หลากหลายที่สุด โดยไม่ต้องใช้รูปทรงของช่องแบบตายตัว แขนจะถูกวางตำแหน่งที่ความสูงเท่าใดก็ได้ตามแนวเสาโดยเพิ่มขั้นละ 75–100 มม. ปรับโดยไม่ต้องใช้เครื่องมือในระบบที่ทันสมัยที่สุด และขยายหรือย่อให้สั้นลงเมื่อโปรไฟล์สินค้าคงคลังเปลี่ยนแปลงไปตามกาลเวลา ไม่มีระบบอื่นใดที่ให้ความยืดหยุ่น ความจุในการโหลด และการเข้าถึงที่เหมือนกัน
ระบบประกอบด้วยองค์ประกอบโครงสร้าง 3 ส่วน ได้แก่ ฐาน (ฐานรากที่ยึดพื้นให้ความมั่นคงด้านข้าง) คอลัมน์ (แนวตั้งแนวตั้งที่รับภาระที่ถ่ายโอนทั้งหมด) และ แขน (การฉายภาพแนวนอนซึ่งวัสดุพักอยู่) แขนมีความยาวตั้งแต่ 300 มม. ถึง 1,800 มม. กฎในทางปฏิบัติคือเลือกความยาวแขนอย่างน้อยเท่ากับความลึกทั้งหมดของวัสดุที่เก็บไว้ โดยไม่มีส่วนยื่นเกินครึ่งหนึ่งของระยะห่างตั้งตรงที่แขนปลาย
วิธีการก่อสร้างสองวิธีกำหนดระดับประสิทธิภาพของโครงสร้าง:
ตัวเลือกการกำหนดค่าจะกำหนดประสิทธิภาพเชิงพื้นที่ของระบบเพิ่มเติม:
ระบบคานยื่นเป็นไปตามมาตรฐานประสิทธิภาพของโครงสร้าง รวมถึง ANSI/RMI MH16.1 ซึ่งควบคุมพิกัดโหลด ขีดจำกัดการโก่งตัว และการออกแบบคอลัมน์สำหรับระบบชั้นวางอุตสาหกรรม สิ่งอำนวยความสะดวกควรขอเอกสารทางวิศวกรรมที่แสดงถึงการปฏิบัติตามมาตรฐานนี้—และข้อกำหนดเกี่ยวกับแผ่นดินไหวในท้องถิ่น หากมี—ก่อนที่จะซื้อการติดตั้งคานยื่นใดๆ สำรวจผลิตภัณฑ์ทั้งหมดของเรา ระบบชั้นเก็บวัสดุแบบยาว รวมถึงการกำหนดค่าด้านเดียว สองด้าน และงานหนักสำหรับการใช้งานทั้งในร่มและกลางแจ้ง
ในกรณีที่ชั้นวางคานยื่นจัดเก็บชิ้นส่วนหลายชิ้นต่อระดับแขนและดึงออกมาด้วยรถยกหรือเครน ที่จัดเก็บแบบรังผึ้งจะกำหนดมัดรวม แท่ง หรือความยาวแต่ละมัดแยกตามช่องแนวนอนเฉพาะของตัวเอง ระบบนี้เป็นตารางของท่อสี่เหลี่ยมหรือกลม โดยทั่วไปจะมีขนาดหน้าตัด 150 มม. ถึง 400 มม. เรียงซ้อนกันในกรอบโครงสร้างและเข้าถึงได้จากด้านหน้าด้านหน้าด้วยรถเข็นรับสินค้าแบบพิเศษ เครื่องไซด์โหลดเดอร์ หรือเครื่องสกัดแบบอัตโนมัติ
ข้อได้เปรียบด้านความหนาแน่นมีความสำคัญ: ระบบรังผึ้งในพื้นที่ที่กำหนดสามารถจัดเก็บสินค้าได้สองถึงสี่เท่าของจำนวนสินค้าแต่ละรายการ เมื่อเปรียบเทียบกับชั้นวางแบบคานยื่นซึ่งครอบคลุมพื้นที่เดียวกัน เนื่องจากพื้นที่แนวตั้งถูกใช้อย่างเต็มที่โดยไม่มีช่องว่างที่สูญเปล่าระหว่างระดับแขน ตำแหน่งช่องทุกตำแหน่งเป็นตำแหน่งสินค้าคงคลังแยกกันพร้อมที่อยู่ที่กำหนด ช่วยให้สามารถติดตามระดับชิ้นส่วนด้วยบาร์โค้ดหรือ RFID ซึ่งเป็นไปไม่ได้ในสภาพแวดล้อมแบบยื่นออกมาซึ่งชิ้นส่วนหลายชิ้นใช้แขนร่วมกัน
ข้อเสียคือความไม่ยืดหยุ่นในขนาดช่อง แต่ละช่องมีขนาดสำหรับช่วงหน้าตัดเฉพาะ สถานที่จัดเก็บโปรไฟล์วัสดุที่หลากหลาย เช่น แท่งสี่เหลี่ยม ท่อกลม แถบแบน จำเป็นต้องมีการผสมขนาดช่องที่ซับซ้อนตามสัดส่วน และการเพิ่มโปรไฟล์วัสดุใหม่อาจต้องมีส่วนเฟรมเพิ่มเติม แทนที่จะเปลี่ยนตำแหน่งแขนแบบธรรมดา ระบบรังผึ้งให้ประสิทธิผลสูงสุดในศูนย์บริการโลหะ คลังสินค้ากระจายสินค้า และการดำเนินการแปรรูป โดยมีโปรไฟล์สินค้าคงคลังที่เสถียร มีการกำหนดไว้ชัดเจน และมีความถี่ในการหยิบสินค้าสูง
พื้นที่จัดเก็บแบบรังผึ้งยังเป็นสถาปัตยกรรมพื้นฐานสำหรับระบบการดึงโหลดแบบอัตโนมัติส่วนใหญ่ โดยที่ช่องกริดทำหน้าที่เป็นสื่อในการจัดเก็บ และตัวเคลื่อนย้ายเครื่องจักรจะจัดการการสกัดและการจัดส่งโดยอัตโนมัติ
ระบบจัดเก็บข้อมูลโหลดยาวแบบอัตโนมัติ (ALSS) บางครั้งเรียกว่าระบบจัดเก็บแบบไปป์หรือแท่งแบบอัตโนมัติ ผสมผสานโครงสร้างการจัดเก็บแบบรังผึ้งหรือคานยื่นแบบอะนาล็อกเข้ากับกลไกการดึงข้อมูลที่ควบคุมด้วยคอมพิวเตอร์ ซึ่งจะค้นหา ดึงข้อมูล และส่งมอบมัดรวมหรือความยาวที่ระบุไปยังสถานีเอาต์พุตที่กำหนด โดยไม่มีการแทรกแซงของผู้ปฏิบัติงานในโซนการจัดเก็บ ผู้ปฏิบัติงานโต้ตอบเฉพาะที่จุดเอาท์พุตเท่านั้น ซึ่งช่วยขจัดเวลาและความเสี่ยงที่เกี่ยวข้องกับการนำทางรถยกผ่านช่องทางเดินแบบแร็คเพื่อค้นหาและแยกชิ้นส่วนเฉพาะ
ข้อได้เปรียบในการดำเนินงานประกอบด้วยสามมิติ:

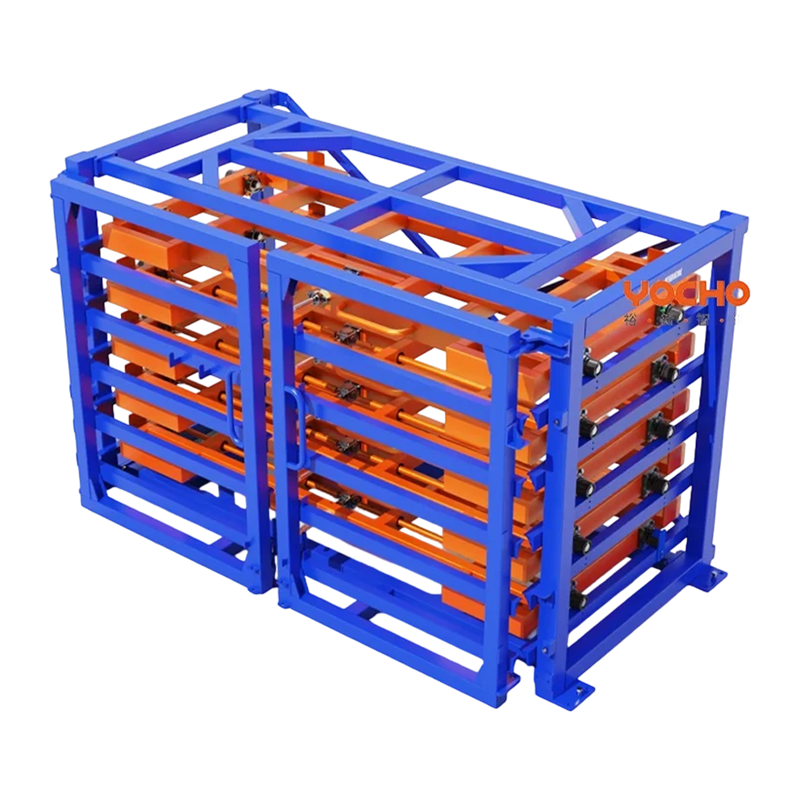

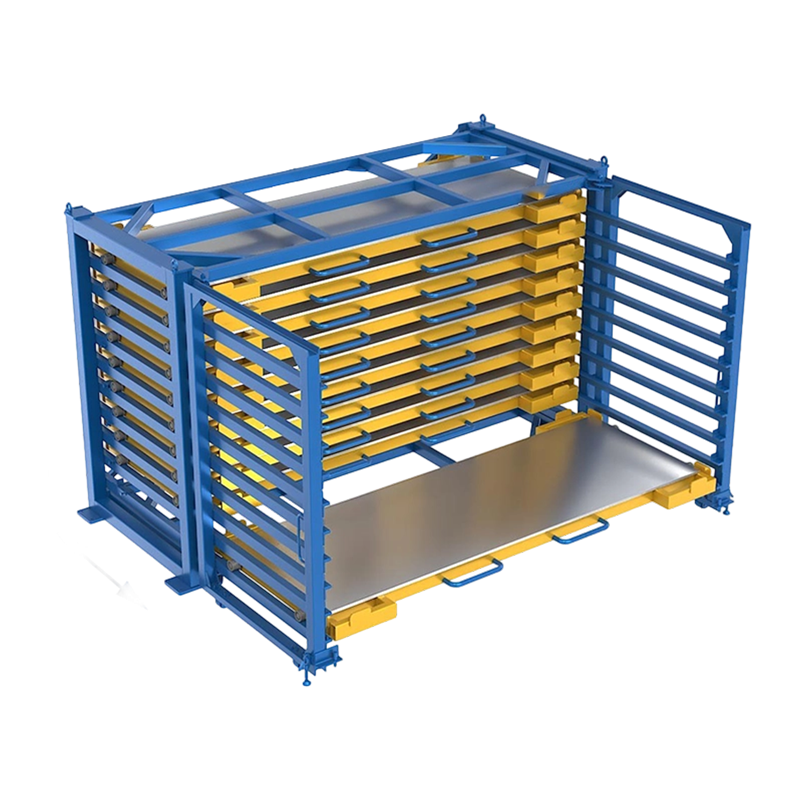

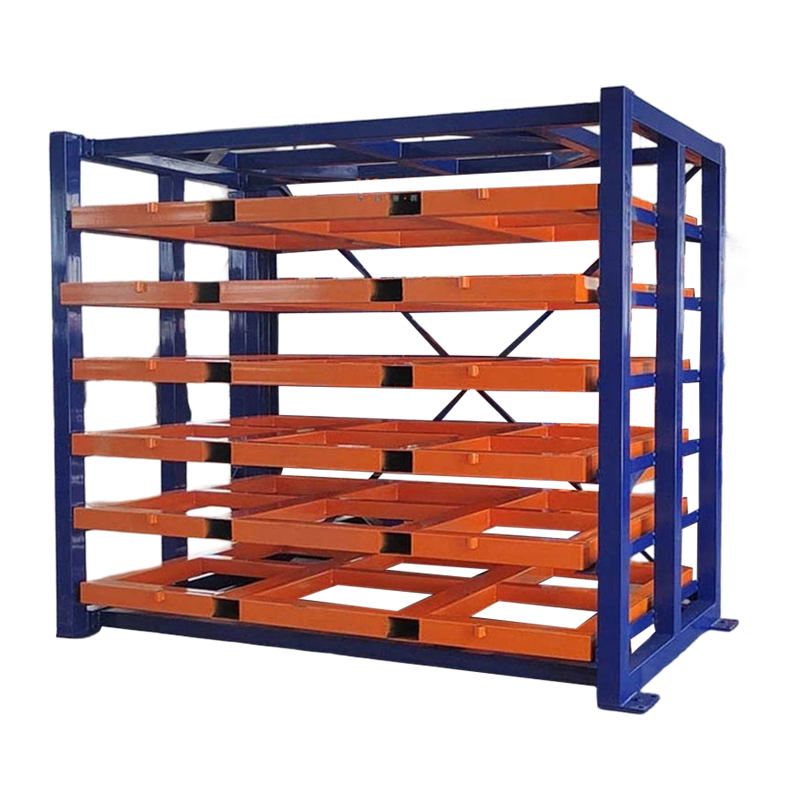

ระบบอัตโนมัติแสดงถึงการลงทุนที่สำคัญและสมเหตุสมผลที่สุดในโรงงานที่มีปริมาณการหยิบสินค้าในแต่ละวันสูง สินค้าคงคลังวัสดุที่มีราคาแพงหรือแหล่งที่มายากซึ่งมีข้อผิดพลาดมีค่าใช้จ่ายสูง หรือตลาดแรงงานที่ผู้ปฏิบัติงานรถยกที่มีทักษะขาดแคลนหรือมีราคาแพง สำหรับระบบอัตโนมัติสำหรับโลหะแผ่นและสต็อกแบบเรียบ ระบบจัดเก็บแผ่นโลหะอัตโนมัติ นำเสนอหลักการเดียวกันในด้านความหนาแน่นและความแม่นยำในการดึงข้อมูลที่ใช้กับรูปแบบวัสดุเรียบ
สิ่งอำนวยความสะดวกส่วนใหญ่ไม่ต้องการระบบที่ซับซ้อนที่สุดที่มีอยู่ แต่ต้องการระบบที่ตรงกับโปรไฟล์การปฏิบัติงานเฉพาะของตนมากที่สุด ตัวแปรสี่ตัวขับเคลื่อนการตัดสินใจเลือก:
| ตัวแปร | Cantilever | รังผึ้ง | แนวตั้ง | การไหลแบบไดนามิก | อัตโนมัติ |
|---|---|---|---|---|---|
| สูงสุด น้ำหนักชิ้น | มากถึง 15,000 กก | มากถึง 5,000 กก | มากถึง 3,000 กก | มากถึง 2,000 กก | มากถึง 10,000 กก |
| สูงสุด ความยาวชิ้น | ไม่จำกัด | สูงถึง 12 ม. (ทั่วไป) | สูงถึง 6 ม | สูงถึง 9 ม | สูงถึง 12 ม |
| SKU หลากหลาย | สูง (ยืดหยุ่นได้) | สูงมาก (แต่ละสถานที่) | ปานกลาง | ต่ำ-ปานกลาง | สูง (จัดการซอฟต์แวร์) |
| อุปกรณ์การดึงข้อมูล | รถยก/เครน | รถไซด์โหลดเดอร์/รถเข็น | คู่มือ/เครน | รถยก/เกียร์ธรรมดา | อัตโนมัติ (no forklift in storage) |
| ระดับต้นทุนทุน | ต่ำ-ปานกลาง | ปานกลาง | ต่ำ | ปานกลาง | สูง |
| การดำเนินงานที่เหมาะสมที่สุด | ลานเหล็ก ไม้แปรรูป จำหน่ายท่อ | ศูนย์บริการโลหะ บาร์/สต็อกโปรไฟล์ | การประชุมเชิงปฏิบัติการการผลิตเซลล์ | สูง-turnover FIFO operations | สูง-volume, multi-shift, precision inventory |
ทางลัดในการเลือกที่ใช้งานได้จริง: หากการปฏิบัติงานของคุณดึงวัสดุมากกว่า 15–20 ครั้งต่อกะ และข้อผิดพลาดด้านความแม่นยำมีค่าใช้จ่ายสูง ให้ประเมินระบบอัตโนมัติ หากความถี่ในการดึงข้อมูลต่ำกว่าและส่วนผสมของสินค้าคงคลังเปลี่ยนแปลงบ่อยครั้ง ชั้นวางแบบคานยื่นเสนอการผสมผสานที่ดีที่สุดระหว่างความจุ ความยืดหยุ่น และประสิทธิภาพด้านต้นทุน สำหรับการจัดเก็บ การผลิต และการจัดจำหน่ายโลหะส่วนใหญ่ของเรา ชั้นวางวัสดุยาว กลุ่มผลิตภัณฑ์นี้ครอบคลุมการกำหนดค่าคานยื่นและโครงสร้างที่ตอบสนองความต้องการการจัดเก็บทางอุตสาหกรรมที่หลากหลายที่สุด
ผลตอบแทนจากการลงทุนสำหรับชั้นวางจัดเก็บสินค้าขนาดยาวแสดงให้เห็นอย่างชัดเจนที่สุดโดยการแปลงพื้นที่ว่างโดยการจัดเก็บเป็นมูลค่าดอลลาร์ต่อตารางเมตร และเปรียบเทียบกับต้นทุนระบบรายปี
พิจารณาสถานการณ์สมมติของศูนย์บริการโลหะทั่วไป: พื้นคลังสินค้าขนาด 2,000 ตร.ม. ซึ่งปัจจุบันพื้นที่ 600 ตร.ม. เต็มไปด้วยสินค้าคงคลังวัสดุแบบยาวที่ซ้อนกันบนพื้น การติดตั้งชั้นวางแบบคานยื่นสองด้านในพื้นที่ 200 ตร.ม. (ชั้นวาง 4 แถวพร้อมทางเดินเข้าถึง) สามารถรองรับปริมาณวัสดุเท่าเดิมที่ต้องใช้ 600 ตร.ม. ก่อนหน้านี้ โดยได้พื้นที่พื้นใช้งานได้กลับคืนมา 400 ตร.ม. ที่อัตราการเช่าคลังสินค้าอุตสาหกรรมที่ 80 เหรียญสหรัฐฯ ต่อตารางเมตรต่อปี พื้นที่ที่ได้รับคืนนั้นคิดเป็นการลดต้นทุนพื้นต่อปีได้ 32,000 เหรียญสหรัฐฯ ก่อนที่จะพิจารณาถึงความเสียหายของวัสดุที่ลดลง อัตราการบาดเจ็บที่ลดลง ระยะเวลาในการดึงข้อมูลเร็วขึ้น และปรับปรุงความแม่นยำของสินค้าคงคลัง
การใช้พื้นที่ในแนวตั้งประกอบกับการคำนวณนี้เพิ่มเติม อาคารอุตสาหกรรมมาตรฐานที่มีความสูงชัดเจน 9 เมตรสามารถรองรับชั้นวางคานยื่นได้สูงถึง 7-8 เมตร โดยวางซ้อนกันหลายระดับแขนบนพื้นเดียวกัน ส่วนเสาเดี่ยวยาว 6 เมตรที่มีระดับแขน 6 ระดับที่ระยะห่าง 1,200 มม. จะจัดเก็บวัสดุในปริมาณแนวตั้งซึ่งจะต้องซ้อนพื้นในพื้นที่ที่ใหญ่กว่าหลายเท่า
การคำนวณ ROI สำหรับระบบอัตโนมัติช่วยขยายขอบเขตออกไปอีก: ต้นทุนแรงงานที่ลดลง ข้อผิดพลาดในการดึงข้อมูลเกือบเป็นศูนย์ และความเร็วการหมุนเวียนวัสดุที่ดีขึ้น เป็นผลการดำเนินงานที่เพิ่มขึ้นซึ่งทบต้นทุกปี สำหรับการดำเนินงานที่มีปริมาณมากซึ่งประมวลผลการหยิบมากกว่า 500 รายการต่อวัน ต้นทุนรวมในการเป็นเจ้าของตลอดระยะเวลา 10 ปีมักจะสนับสนุนระบบอัตโนมัติมากกว่าต้นทุนแรงงานที่กำลังดำเนินอยู่ของการดำเนินการคานยื่นแบบแมนนวล
